斜板式濃縮機

斜板式濃縮機

【產品簡介】:一種在沉降區設計傾斜平行板的礦漿重力濃縮設備。

【處理能力】:20~3500 ㎡

【應用范圍】:斜板濃縮機主要用于浮選尾礦的澄清、濃縮, 也可用于其它行業處理含有固體微粒的各種礦漿。

【產品改進】:斜板濃縮機主要用于浮選尾礦的澄清、濃縮, 也可用于其它行業處理含有固體微粒的各種礦漿。

優勢特點

工作原理

斜板式濃縮機

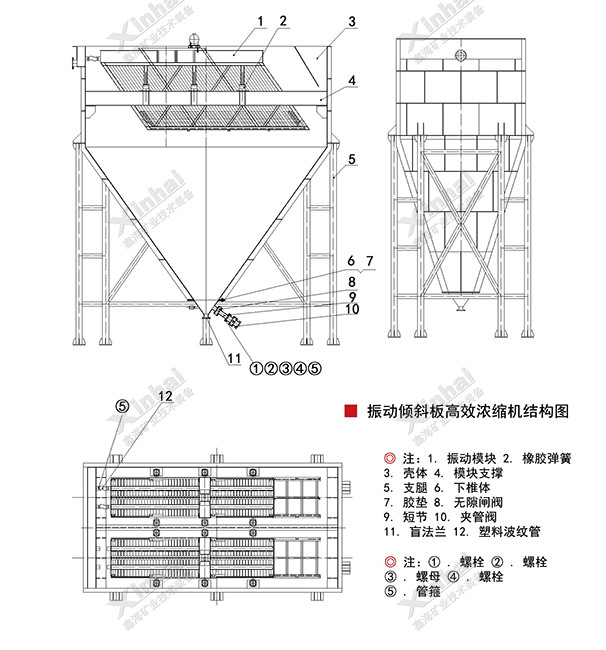

濃縮機整機包括上部箱體和下部錐體。上部箱體內有斜置的斜板組群,斜板組群由若干個相互獨立的斜板單元構成,處理物料由斜板單元下端兩側進入,斜板組群上方有一貫通全長的溢流槽,槽底開有節流孔,造成外排溢流的水力背壓,保證各斜板單元載荷均勻,防止徑向紊流。側向半逆流的給料方式,能使下沉的固體顆粒、上行的澄清液各行其道,互不干擾,沿斜板下滑的濃泥進入下部錐體后,壓縮脫水,并靠重力外排,亦可借助于機械振動使濃泥順利外排。斜板式濃縮機濃縮過程在各個獨立的斜板通道內分別完成,細粒溢流或清水從各通道溢流面橫向直接排出,縮短了溢流排出路徑,有效解決溢流排出過程的細粒短路和循環問題,保證設備獲得 較高的分級濃縮效率,分級濃縮回水效率一般能達到70%以上。

技術參數


  型號


  沉淀面積(㎡)


  長(mm)


  寬(mm)


  高(mm)


  錐斗數


  重量(kg)


  ZQN-15

15

2525

2130

4733

1

3132.66


  ZQN-20

20

3273

1400

4677

1

2155.65


  ZQN-25

25

2500

2250

3800

1

3733.54


  ZQN-30

30

3400

2780

4800

1

6870.73


  ZQN-50

50

3690

3300

5260

1

9306.15


  ZQN-100

100

5560

3560

5500

1

16592.03


  ZQN-150

150

6880

5380

8250

1

21731


  ZQN-200

200

6540

6290

9310

1

33822.6


  ZQN-250

250

8524

6874

10830

1

44600


  ZQN-300

300

8000

7020

7890

2

45456


  ZQN-400

400

6580

6408

9151

2

59041.5


  ZQN-500

500

13024

8524

9930

2

82189.87


  ZQN-600

600

18400

6540

9190

3

80649


  ZQN-800

800

24400

6533

9190

4

107907


  ZQN-1000

1000

13024

16024

9938

4

154031


  ZQN-2000

2000

26000

16024

9938

8

295045


成功案例

斜板式濃縮機

某大型石墨礦選礦廠的濃縮階段,因起初考慮成本選用的是傳統型的中心傳動濃縮機,但最終的濃縮效果不明顯,礦漿分離沒有達到預期效果,需要進行再次濃縮,最終選擇鑫海的斜板式濃縮機。斜板濃縮機濃縮過程在獨立的斜板通道內完成。縮短了溢流排出路徑,提高了分級濃縮效率,有效解決分離效果的問題。
